เผยภาพแผ่น PCB AMD Radeon Vega Frontier Edition

ทางด้านการระบายความร้อนใช้เป็นแบบครีบกระจายความร้อนหรือและมีพัดลมเป่าอีกที/blower-style fan. แต่แผงกระจายความร้อนรู้สึกจะเล็กกว่าหากเทียบกับ Nvidia GTX Titan series GPUs

เป็นที่น่าแปลกใจที่นำเอาระบบทำความเย็นที่มีรูปร่างหน้าเหมือนกับ reference RX 480 มาใช้กับการ์ดระดับพรีเมี่ยมโดยเฉพาะกับการ์ดที่มีค่าเรท TDP ที่สูง.

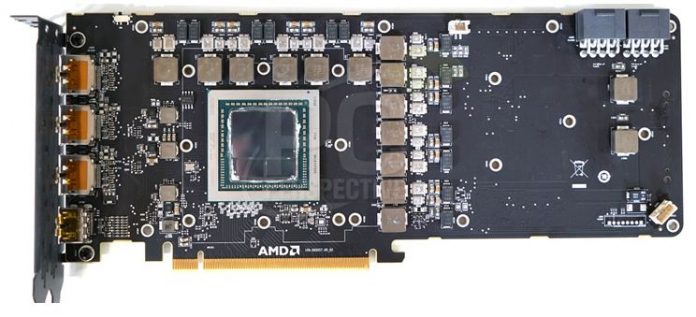

ด้านล่างเราเห็นองค์ประกอบทั้งหมดของ Radeon Vega package, พร้อมด้วยขนาดของ GPU die 27.85mm x 20.25mm สำหรับ GPU ยังไม่รวม HBM2 memory ที่อยู่บน package เดียวกัน. สรุปพื้นที่ของ die วัดได้ 564mm^2

เพราะฉนั้น GPU package อย่างเดียววัดได้ 47.3mm x 47.3mm, จากพื้นที่ทั้งหมดวัดได้ 2,237mm^2.

การออกแบบของ AMD Radeon Vega design ใหม่นี้สามารถทำประโยชน์ให้กับทางบริษัทได้มากจากการสังเกตุแผ่น PCB เพียงอย่างเดียว, อย่างแรกบริษัทประหยัดทางด้านอุปกรณ์ที่เกี่ยวกับ SMT และบนแผ่น GPU’s PCB. ถึงกระนั้นก็ตาม, ก็ยังต้องขยายด้านยาวแผ่น PCB เพื่อเอื้อต่อการติดตั้งระบบทำความเย็นเพื่อระบายอากาศขณะใช้งาน.
