เปิดเผยภาพบางส่วนของ AMD socket AM4 APU

นี้คือภาพแรกๆบางส่วนของ AMD socket AM4 APU ที่กำลังพยายามเอาสารเคมีสื่อความร้อนออกหรือ de-lidded. De-lidding ก็คือขั้นตอนการเอาออกหรือเช็ดออกตัวสาร IHS (integrated heatspreader/ตัวสื่อความร้อน), ออกจากแผ่นเหล็กที่วางบน CPU die. และในบางกรณีผู้ซึ่งมีความชำนาญทางด้าน PC ก็กระทำวิธีนี้เช่นกัน ประโยชน์เพื่อการสื่อความร้อนให้ดีมากยิ่งขึ้นระหว่างตัว CPU และระบบทำความเย็นหรือ extreme cooling solutions, เช่น LN2/dry-ice evaporators/ไฮโดรเจน. Overclocker ชื่อ Nam Dae Won, ได้กระทำวิธีเดียวกันนี้ตามรูปด้านล่างกับตัว socket AM4 chips (และมันก็คือ A-series “Bristol Ridge” APUs รุ่นที่เจ็ด), ซึ่งกำลังทำ de-lidded ตัววชิปอยู่, และเปิดเผยให้เห็นขนาดของตัว die.

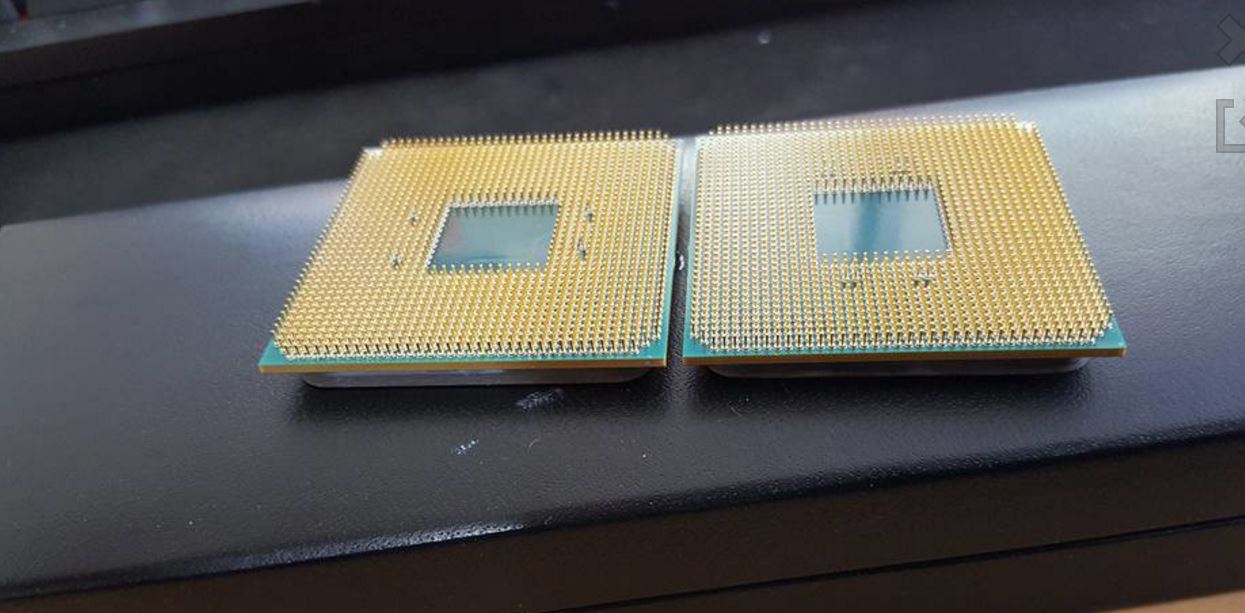

ทาง AMD นั้นใช้ thermal interface materialTIM ที่มีคุณภาพสูงซึ่งจะอยู่ระหว่างตัว die และสารเคมีสื่อความร้อน/IHS, ซึ่งในที่นี้อาจจะเป็นแบบประสานหรือเป็นน้ำวัสดุเป็นเหล็ก. และยังมีภาพให้เห็นอย่างชัดๆสำหรับขาหรือ pin-grid ของ AM4 chip, ซึ่งตรงส่วนกลางของชิปนั้นถูกตัดออกซึ่งแสดงให้เห็นว่าไม่มีอุปกรณ์หรือชิ้นส่วนที่เป็น SMT components. Socket AM4 นั้นมี 1,331 pins.
