ภาพถ่าย AMD Zen CPU AM4 Socket – PGA Design มาพร้อม 1331 Pins ยืนยันตามนั้น

หากมองดูและสังเกตุให้ดีตัว AM4 ใหม่นี้มีการพัฒนาถือว่าก้าวกระโดดจาก AM3+ socket ค่อนข้างมาก. โดยในตัวใหม่นี้สามารถรองรับ PCIe 3.0 และยังรวมถึง USB3 & 3.1 functionality เข้าไปอีกด้วย. ในเวอร์ชั่น desktop platform ใหม่นี้รองรับ dual channel DDR4 memory ได้ทั้งหมดก็ 4 DDR4 memory modules & สามารถทำ speeds มากได้ถึง 3200Mhz. ตัว socket สามารถรองรับ 24 PCIe lanes, ขึ้นอยู่กับตัว chipset. ซึ่งก็จะไปเหมือนของทาง Intel’s mainstream LGA1151 platform.

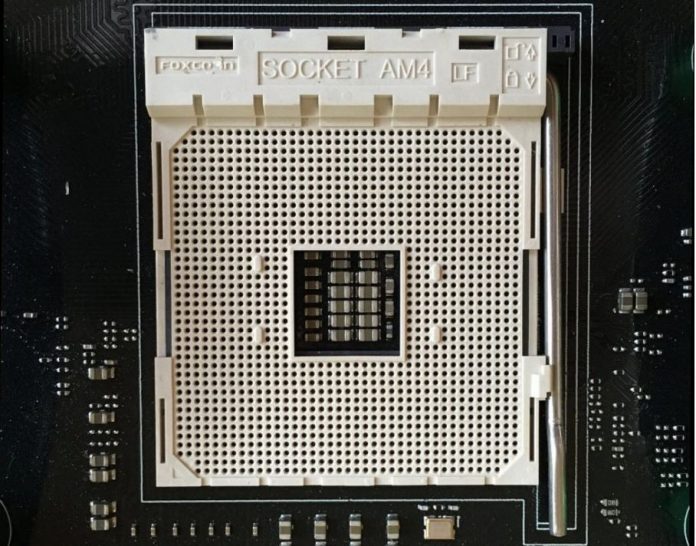

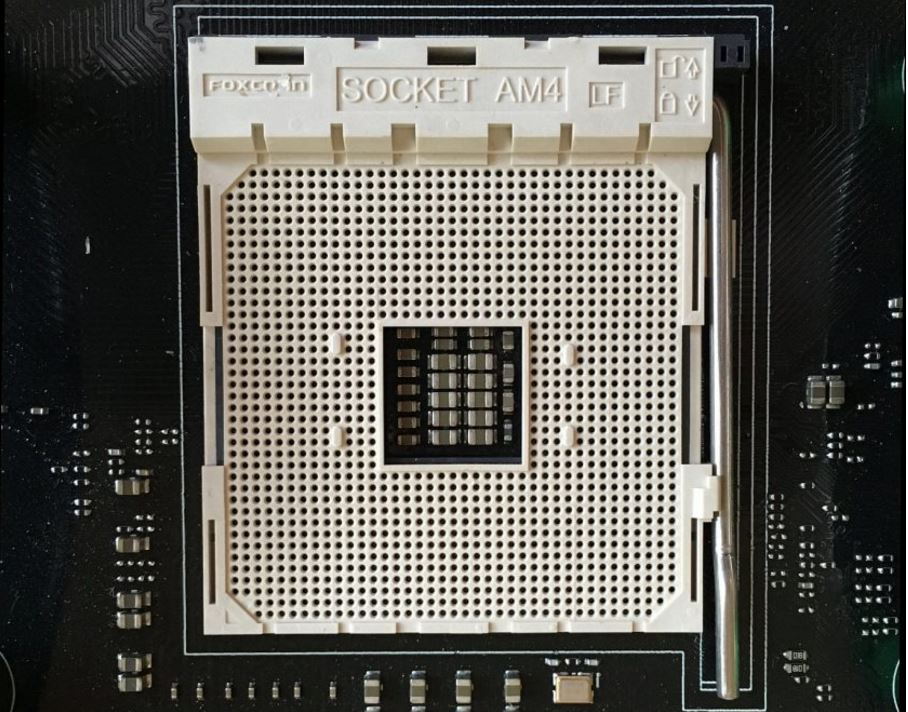

เรามาดูทางด้านหน้าตาของมัน AM4 socket. ตัว AMD AM4 socket มาในธีมสีขาว. ซึ่งอาจจะเป็นแนวของทางบริษัทเพราะ AM2 และ AM3 ก็เป็นสีนี้เช่นเดียวกัน. ส่วนในรุ่นที่เป็น พลัส AM2+, AM3+ และ AM4+(ถ้ามีออกมา) จะเป็นสีดำ.

AM4’s Key Features

DDR4 Memory
PCIe Gen 3
USB 3.1 Gen2 10Gbps
NVMe
SATA Express

ตัว Pins มีมากขึ้นถึง 40%+ เมื่อเทียบกับ AM3+

ก็เหมือนกับรุ่นที่แล้วๆมา AMD sockets AM4 นั้นมาในรูปแบบ Pin Grid Array socket(มีขาอยู่ด้านใต้ลักษณะจะเป็นสี่เหลี่ยมหรือสี่เหลี่ยมผืนผ้าซึ่งจะมีวงจรไฟฟ้าร่วมอยู่ด้วย) โดยไม่ต้องใช้แรงกด. การยึดหรือกลไกการยึดเข้าเหมือนกับรุ่นที่แล้วๆมา และมีขนาดที่เท่ากันกับ AM3+, โดยวัดขนาดได้ 40x40mm. สิ่งที่มีการเปลี่ยนแปลงเห็นได้ชัดก็คือตัวขาหรือ pins ที่มีจำนวนมากขึ้น. AM4 มาพร้อม 1331 pins ซึ่งมีมากขึ้นเมื่อเทียบกับ 942 ขาใน AM3+ และอาจจะมีมากกว่านิดหน่อยหากเทียบกับ Intel’s LGA1151. สรุปก็คือ PGA socket รุ่นใหม่นี้ช่องหรือส่วนที่รับขามากขึ้นกว่าเดิมจากทาง AMD และยังมากกว่าของทาง Intel’s LGA.

AM4 APUs & CPUs นำ southbridges ผสมผสานกันและขีดความสามารถทางด้านรองรับ ตัว PCIe lanes & USB devices ได้มากขึ้นกว่าเดิม.ตัว AM4 หากมองทางด้านการทำหน้าที่ของมัน จะสามารถทำได้หรือรับหน้าที่ได้เพิ่มขึ้นถึง 40%+ เหตุเพราะมี pin contacts ที่เพิ่มมากขึ้นหากเทียบกับ AM3+ กับ AM4. และนี้ก็เป็นอีกสาเหตุหนึ่งที่มีการปรับปรุงการยึดหรือติดตั้งในส่วนของ socket’s cooler/heatsink (รูยึดเกาะ/mounting holes). แต่ก็ยังสามารถนำมาใช้ได้ สำหรับตัวทำความเย็นที่เคยใช้ใน AM2, AM2+, AM3 & AM3+.

ส่วนบริษัทที่ทำ heatsink เช่น Noctua ก็ได้ออกมาประกาศว่าทาง บริษัทจะแถมตัว upgrade kits ให้ฟรีสำหรับลูกค้าเพื่อจะได้นำระบบทำความเย็นที่มีอยู่แล้วจากทาง Noctua สามารถนำกลับมาใช้กับ AM4 motherboards.

AM4 motherboards นั้นตอนนี้ก็เริ่มที่จะทยอยส่งให้ทาง OEMs/ตัวแทนหรือค่ายโม และทางตัวแทนก็จะทยอยเปิดตัวในเดือน ตุลาคมที่จะถึงนี้เช่นกัน. ตัว motherboards ใหม่นี้ยังสามารถใช้งานร่วมกับ AMD Raven Ridge APUs ที่กำลังจะเปิดตัวอีกด้วย. ซึ่งจะมี 4 Zen cores, ผสมผสานกับ GCN GPU และ High Bandwidth Memory.

Zen Summit Ridge CPUs มีจำนวนแกนได้มากถึง 8 cores และ 16 threads จะเปิดตัวในปีหน้า 2017 เดือน กุมภาพันธ์ และตัว Raven Ridge APUs จะเปิดตัวประมาณกลางปีหน้าเช่นกัน
