AMD Zen+, Vega 20 Navi GPUs จะสร้างอยู่บนฐาน 7nm FinFET

AMD Zen+, Vega 20 Navi GPUs จะสร้างอยู่บนฐาน 7nm FinFET



AMD & Globalfoundries ประกาศร่วมมือกันพัฒนา 7nm FinFET process และจะทยอยเปิดตัวสู่ตลาดผู้บริโภค, โดยจะเริ่มเข้าสายพานการผลิตปี 2018. โดยเทคโนโลจีใหม่นี้ยังยึดแนว ต้นทุนที่ถูกลง การใช้พลังงานที่ประหยัด 12FDX technology. 7nm FinFET จะเป้นเทคโนโลจีที่สูงและก้าวหน้าที่สุดตั้งแต่เคยทำกันมาจนถึงปัจจุบัน. ความหนาแน่นเป็นสองเท่าหากเทียบกับ 14nm & 16nm FinFET technologies และประสิทธิภาพที่ดีขึ้นถึง 30%.

AMD คาดว่าจะมี 7nm FinFET Zen+, Vega 20 & Navi ให้จำหน่ายไม่เกินปี 2020

การประกาศครั้งนี้เกิดขึ้นหลังจากทำสัญญาและข้อตกลง amended wafer supply agreement/เป็นสัญญาฉบับหนึ่ง กับ Globalfoundries. ซึ่งอายุของสัญญาถูกขยายออกไปจาก 2016 ถึง 2020 ร่วมถึงการร้วมมือพัฒนาตัว 7nm FinFET ระหว่างทั้งสองบริษัทด้วย. ซึ่งเป็นที่แน่นอนแล้วทาง AMD ได้หันหัวเรือไปยัง 7nm อย่างเต็มที่และจะต้องสามารถเปิดตัวได้ก่อน 2020.

we8

ทาง AMD นั้นยังไม่ได้เปิดเผยแผนการหรือโรดแมพของทางบริษัทออกมาอย่างเป็นทางการจาก ณ ปัจจุบันจนถึง ปี 2020 และก็ยังไม่สามารถสรุปได้ว่าจะมีการเปลี่ยนแปลงหรือซึ่งเวลาที่เหลือก็ยังอีกนาน. ซึ่งก็รวมถึง Radeon Technologies Group สำหรับตัวที่จะออกมา Navi graphics architecture ที่คาดว่าจะเปิดตัวในปี 2018. และข่าวล่าสุดถึงตัว Vega 20 flagship GPU ที่จะมานั่งอยู่บน 7nm. ประธานบริษัทและหัวหน้าทางด้านเทคโนโลจีได้กล่าวถึงตัวชิปรุ่นต่อไป x86 Zen+ cores. ณ ตอนนี้แผนการพัฒนาตัวแกนเหล่านี้จะเปิดตัวภายใน 3-5 ปีในโรดแมพซึ่งได้ถูกขยายออกไปจนถึงปี 2020.

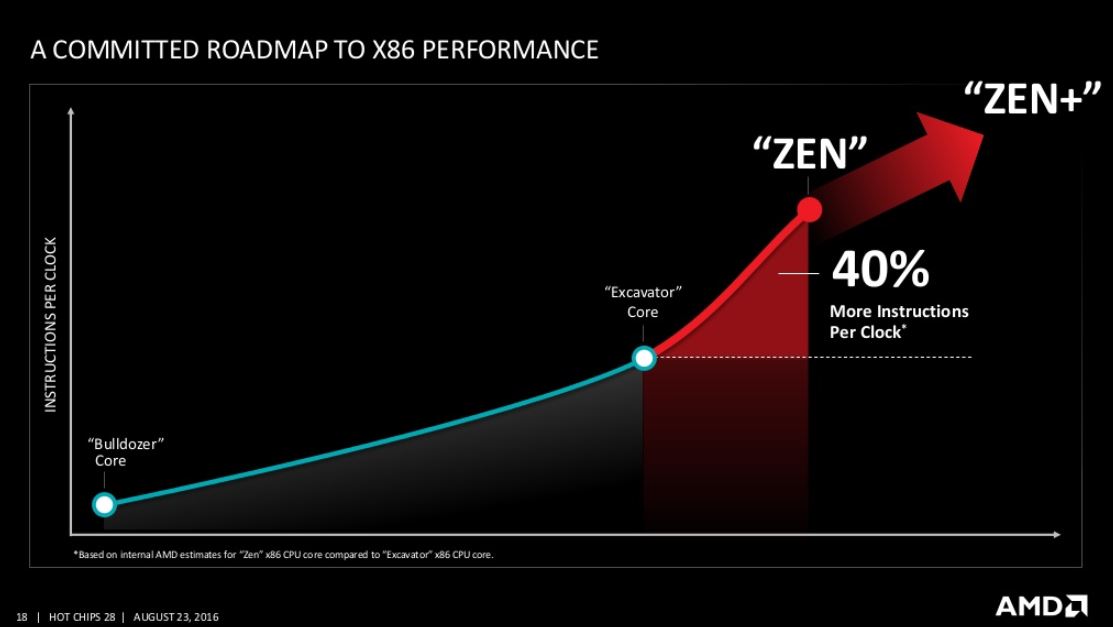

we9



AMD & Globalfoundries ได้ร่วมมือกันทำ 7nm FinFET Process – คาดว่าน่าจะเปิดตัวได้ปี 2018

ด้านกระบวนการผลิตนั้น ตอนนี้ได้เพิ่มความพร้อมที่จะเดินสายพานผลิตสินค้าระดับ high-performance เพื่อป้อนสู่ตลาด. กลุ่มที่ตั้งเป้าเอาไว้ก็เป็นกลุ่มของ data centers, networking applications, high performance processors และ deep learning supercomputing. ทาง Globalfoundries กับตัว 7nm FinFET technology platform ซึ่งจะใช้แนวทางการผลิตแบบ optical lithography (การถายทอดลวดลายวงจร ขนาดเล็กมากดวยแสงสองผาน mask pattern ลงบนแผนฐานตาง ๆ ที่เคลือบดวยฟลม บาง ๆ จากสารละลายเคมีไวแสงที่เรียกวา photo resist) พร้อมด้วย EUV (เป็นเทคนิคสำหรับการพิมพ์ลายวงจรไฟฟ้าหรือเซอร์กิต (circuit) ลงบนซิลิกอนเวเฟอร์ (silicon wafer) แบบใหม่ล่าสุด โดยเครื่องจะสามารถย่อลายวงจรและพิมพ์ภาพโครงสร้างวงจรลงบนแผ่นซิลิกอน หลังจากทำตามขั้นตอนก็จะได้ลายแผงวงจรทองแดงขึ้นบนชิ้นงานตามภาพพิมพ์) compatibility. การปรับปรุงอุปกรณ์การผลิตเพื่อที่จะนำกลับมาใช้ใหม่อีกครั้ง (สิ่งที่เคยใช้ในการผลิต 14nm FinFET) และการวางแผนการลงทุนเพิ่มขึ้นอีกหลายพันล้านเหรรียญเพื่อเตรียมความพร้อมของสายพานกับตัว 7nm FinFET และจะเกิดขึ้นที่ Fab 8 ในเมือง Saratoga, New York. เป็นที่เดียวกันที่ทาง Globalfoundries ผลิตตัว 14nm FinFET wafers. 7nm FinFET คาดว่าน่าจะทยอยเปิดตัวในปี 2018.

we10

ที่มาเครดิต

http://wccftech.com/amd-zen-vega-20-navi-7nm-finfet-globalfoundries/
