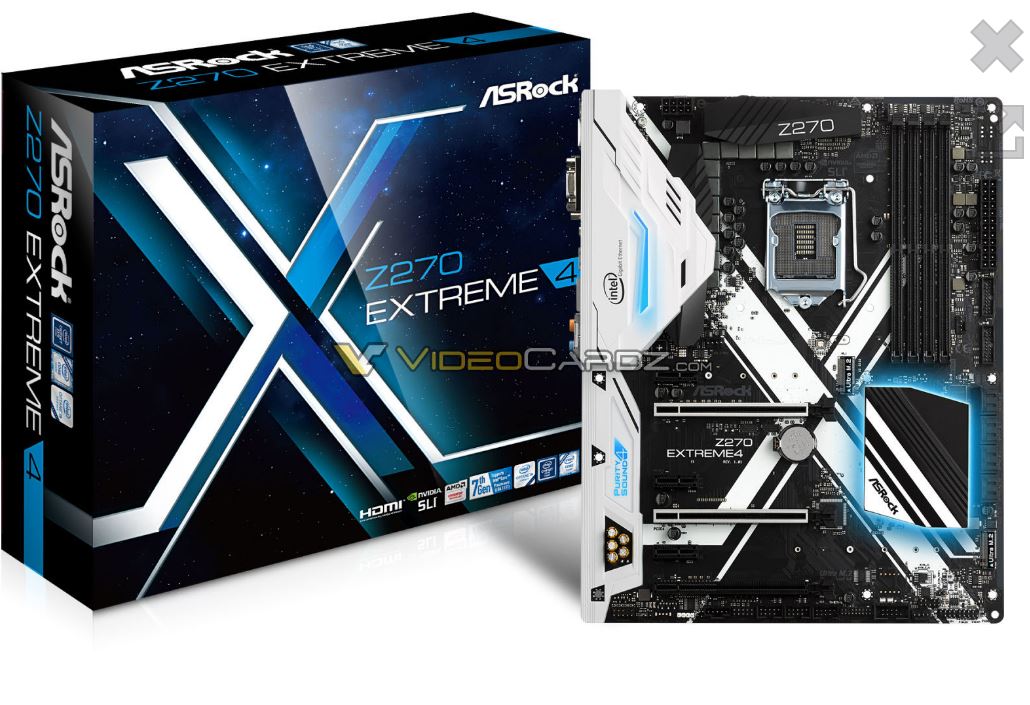

รูปถ่ายเมนบอร์ดจาก ASRock รุ่น Z270 Extreme4

นี้คือภาพแรกตัวเมนบอร์ดของ ASRock Z270 Extreme4, อยู่ในระดับปานกลางไม่ท๊อปไปและต่ำไปใช้ socket LGA1151 เพื่อมารองรับ Intel Z270 Express chipset ที่กำลังจะเปิดตัว, รองรับ Core “Kaby Lake” processors ในรุ่นที่เจ็ดและยังมาพร้อมเทคโนโลจี Intel Optane 3D X-point solid-state storage. มาในรูปแบบ ATX form-factor, Z270 Extreme4 ดึงพลังงานแบบผสมผสานจาก 24-pin ATX และ 8-pin EPS connectors, ระบบไฟออกแบบมาเป็น 12-phase VRM สำหรับ CPU.

CPU socket นั้นเดินสายโดยตรงไปยัง DDR4 DIMM  ทั้งสี่ slots, รองรับได้มากถึง 64 GB แบบ dual-channel DDR4 memory; และมี PCI-Express 3.0 x16 สอง slots (electrical x8/x8 หากทั้งคู่โดนใช้งาน). ตัวที่สามของ PCIe 3.0 x16 slot เป็นไฟฟ้า x4 และเดินสายไปยัง PCH. ที่เหลือก็มี PCIe 3.0 x1 slots อีกสามชุด. ด้าน Storage connectivity มี 8  SATA 6 Gb/s ports, และสอง 32 Gb/s M.2 slots. Display connectivity มี D-Sub, DVI, และ HDMI อย่างละชุด. USB 3.0 แปด ports, และ USB 3.1 อีกสอง ports ( type-A และ type-C). 8 channel HD audio และ gigabit Ethernet.
