Nvidia โชว์อ๊อฟตัวภาพ die shots จากสายพันธ์ Pascal P100 GPU

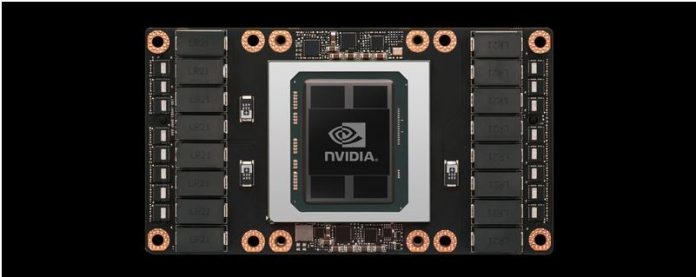

Nvidia ได้โชว์ภาพตัว die ใหม่ที่มาจากสายพันธ์ Pascal P100 GPU ที่วาน Hot Chips 2016, แสดงให้ถึงตัว แกนบอง Nvidia’s GP100 GPU core ที่ยังใช้ไม่หมดมาให้ดูกันชัดๆ.

ภาพด้านล่างจะเห็นว่ายังมีตัว GPUs และ GPUs SM unit ที่ยังไม่ได้งัดออกมาใช้, ซึ่งเกาะกลุ่มกันกองละสอง ที่เป็นสีเขียวมรกตรูปสีเหลี่ยมพื้นผ้าที่ถูกซ่อนอยู่ด้านล่างตัว die shot, แสดงให้เห็น 30TPCs/Texture Processing Clusters และจำนวนของ SMs/Streaming Multiprocessorsทั้งหมด 60. และยังได้เห็น GPUs memory bus และข้อเท็จจริงของ GPU logic.

ด้วยจำนวนทั้งหมด 60 ที่เป็น SMs อยู่ใน GP100 GPU core ทาง Nvidia เองก็ยังที่จะปล่อยตัว GP100 GPU core ออกมาสู่ตลาด, อาจจะเป็นไปได้ว่าทาง Nvidia จะนำมาใช้หรือสร้างให้เป็น GP100 Tesla GPU ในอนาคตอันใกล้.

และยังคาดหวังกันอีกว่าสายพันธ์ GP102 GPU core ก็จะมีจำนวนแกนทั้งหมด of 60 GPU cores, ก็หมายความว่า Nvidia’s Pascal GTX Titan X น่าจะมีมาเพิ่มอีกรุ่นที่แรงกว่าและใหญ่กว่าในอนาคต. และมีเพิ่มมาอีกต่างหากที่เป็น SMs อีก 4 ก็หมายความว่าจะมีแกนเพิ่มเกิดขึ้นมาอีก 256 CUDA cores เข้าไปใน GPU, ทั้งหมดนี้จะไปเพิ่มประสิทธิภาพของ  GPU อีก 7% ในด้านประสิทธิภาพถ้าหากคงความเร็ว clock speeds เดียวกัน.

แต่ทาง Nvidia คงจะไม่นำ GP100 pascal GPU core มาใช้หมด สำหรับ Tesla P100 ด้วยเหตุผลหลายอย่างด้วยกัน แต่อาจจะนำไปใช้กับ GPU รูปแบบใหม่หรือออกแบบใหม่มากกว่า.Nvidia GP100 core นั้นสายพันธ์ที่แรงที่สุดจากทาง Nvidia, ซึ่งมีขนาดที่ 610mm squared/พื้นที่สี่เหลี่ยม, ซึ่งจะมีขนาดใหญ่กว่า Titan X’s 601mm squared core design เสียอีก. และก็เป็น GPU ตัวแรกของทาง Nvidia ที่ตัว GPU นั้นใช้ TSMC 16nm FinFET processing node และเป็นรุ่นแรกที่จะนำ HBM 2.0 memory มาใช้, ซึ่งจะทำให้การผลิตนั้นมีความซับซ้อนมากขึ้นกว่าเดิม.

ตอนนี้ทาง Nvidia กล่าวว่าในรุ่น P100 นั้นอยู่ในสายการผลิตแล้วและบางส่วนก้ได้ส่งไปยังตลาด supercomputing ตั้งแต่เดือน มิุนายน 2016 ที่ผ่านมาและน่าจะมาถึง OEMs/ผู้ผลิตและจำหน่ายในไตรมาสแรกของปี 2017.
