Review: ASRock Z170 OC FORMULA สายซิ่งดำเหลือง แรงหลังติดเบาะ ทุบสถิติโลก

0

Review: ASRock Z170 OC FORMULA สายซิ่งดำเหลือง แรงหลังติดเบาะ ทุบสถิติโลก

สวัสดีครับทุกๆท่านกลับมาเจอกันอีกแล้วชาว ExtremePC สำหรับวันนี้ทางผมก็ได้รับของแรงๆกับเจ้า ASRock Z170 OC FORMULA สีดำเหลืองเท่ๆ อีกตัวหนึ่ง สำหรับเจ้านี้แน่นอนว่ามันก็ได้มีมาตั้งแต่ยุค Z77 และดังต่อเนื่องมาเรื่อยๆจนถึงยุค Z170 นั้นเองครับ เรียกได้ว่ามีเสียงตอบรับและคนใช้งานแล้วชอบกันอย่างเรื่อยๆเลยทีเดียวครับ โดยในวันนี้ทางผมก็ได้รับเมนบอร์ดตัวนี้มาแล้วถึงจะมาช้าไปหน่อยแต่ก็ดีกว่ายังไม่ได้มา เอาเป็นว่าเดียวเราไปดูกันเลยดีกว่าครับ ว่าความแรงของเจ้าตัวนี้จะแรงขนาดไหนไปชมกันเลยครับ



ASRock Z170 OC FORMULA



สำหรับทางด้านหน้ากล่องนั้นก็มาในรูปแบบเรียบๆง่ายๆมีโทนสีดำเหลืองตัดกันสวยงามลงตัว ทางด้านหน้านั้นมีการขึ้นสัญลักษณ์แบบใหญ่ๆว่า OC เลยทีเดียวครับ เรียกได้ว่าเอาใจนัก Overclock เลย



DSC_3703

โดยถ้าสังเกตุดีๆนั้นเราจะเห็นว่าที่มุมบนขวามือของตัวกล่องจะมีสติเกอร์แปะรับรองความแรงและอันดับหนึ่งของสถิติโลกเลยทีเดียวโดยสามารถ OverColck แรมไปได้ถึง 4900 MHz และ CPU ไปที่เกือบๆ 7 GHz เลยทีเดียวและครับ เรียกว่าน่าสนใจขึ้นมาเลยใช่มั้ยละ

DSC_3702

ทางด้านหลังของตัวกล่องนั้นก็ได้มีการบอกรายละเอียดต่างๆเอาไว้มากมายไม่ว่าจะเป็นฟีคเจอร์ที่ช่วยในเรื่องของการ Overclock หรือว่าเรื่องระบบเสียงและอื่นๆอีกมากมายเลยทีเดียวและครับ

DSC_3700

แกะกล่องออกมาดูของข้างในกันเลยดีกว่าครับ โดยข้างในนั้นจะมีชุดคู่มือการใช้งานมาให้พร้อมทั้งสาย SLI สาย SATA 3 จำนวน 2 เส้น น๊อตยึด M.2 แผ่นปิดหลังเมนบอร์ด  และแผ่น DVD ไดรเวอร์





ASRock Z170 OC FORMULA

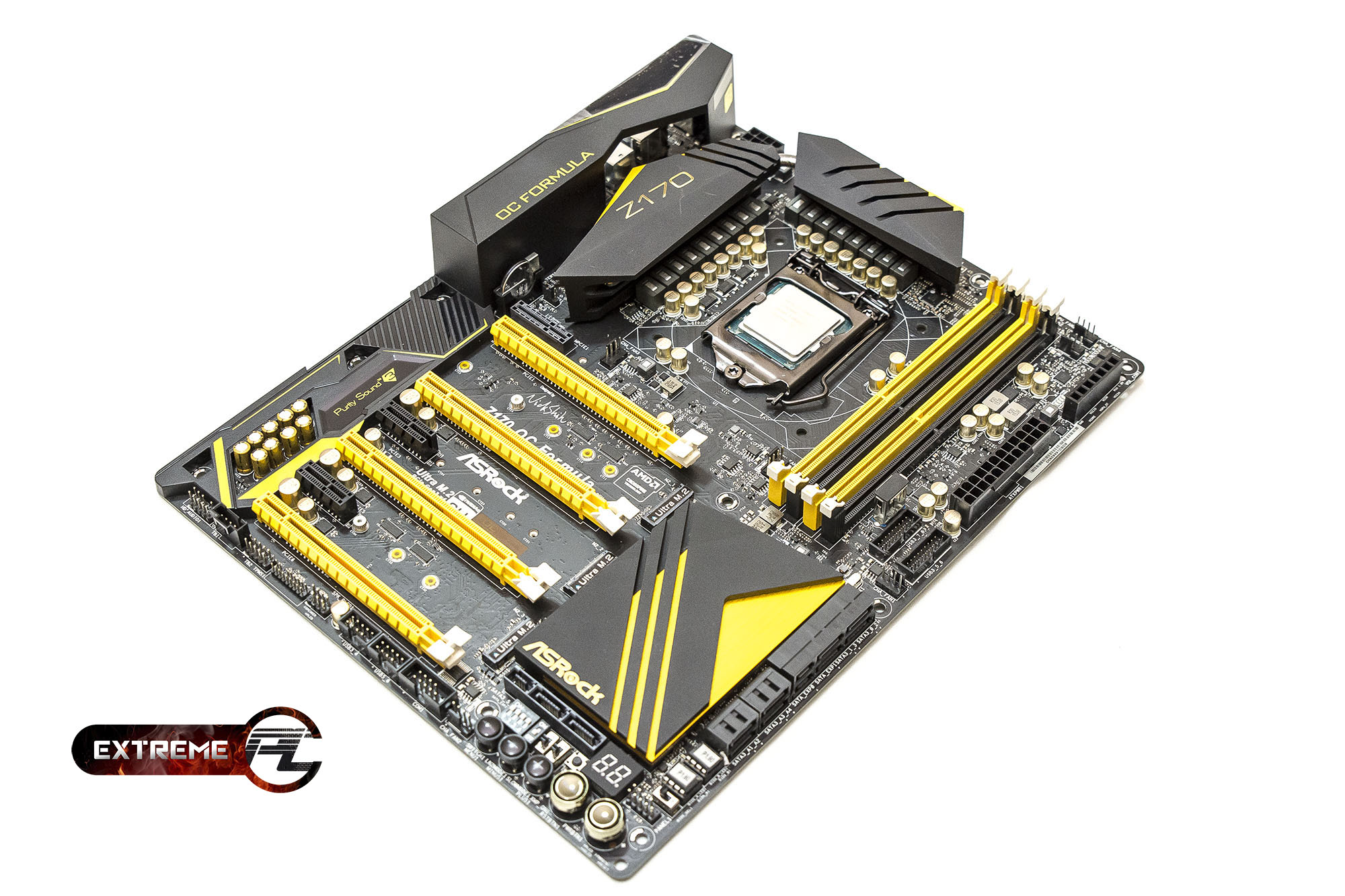

หน้าตาพระเอกของงานนี้ สีดำเหลืองเช่นเดิมเรียกว่าหล่อมากๆเลยทีเดียวและครับ ตัวเมนบอร์ดมาในขนาด ATX



DSC_3707

ในส่วนของชุดภาคจ่ายไฟนั้นรอบนีัต้องบอกเลยว่าจัดเต็มมากๆเลยทีเดียวครับเพราะว่าทาง ASRock ได้ให้มามากถึง 17 เฟสเลยทีเดียวจ่ายพลังงานได้เพียงพออย่างแน่นอน

DSC_3709

การให้พลังงานแก่ตัว CPU นั้นจะใช้งานเป็นปลั้กไฟเลี้ยง 8 pin กับ 4 pin

DSC_3711

ทางด้านช่วงข้างหลังช่อง I/O นั้นมีการปิดคลุมให้สวยงามมีการเขียนชื่อรุ่น OC FORMULA เอาไว้ชัดเจน บนตัวฮิตซิงค์ภาคจ่ายไฟนั้นจะบอกชื่อชิพเซตเอาไว้ว่า Z170

DSC_3713

การเชื่อมต่อช่อง RAM นั้นช่องจะไม่เหมือนของเจ้าอื่นๆน่าจะจ้างผลิตแบบพิเศษเพราะว่าตอนติดตั้งแรมนั้นแน่นแบบว่าแน่นมากๆเลยทีเดียวครับ ทำให้หน้าสัมผัสนั้นแนบแน่นกับขา pin ram เป็นอย่างดีเลยทีเดียว

DSC_3714

สำหรับบริเวณนี้จะมีช่องเอาไว้เสียบวัดไฟเลี้ยงบนตัวเมนบอร์ดต่างๆเอาไว้เช็คปัญหาบนเมนบอร์ดได้เป็นอย่างดีเลยครับ

DSC_3717

ตรงนี้จะมีช่องเสียบ USB 3.0 เผื่อไว้ใช้เป็นเทสเบสสามารถเสียบได้ง่ายดายพร้อมทั้งช่องเชื่อมต่อ USB 3.0 ไปยังทางด้านหน้าเคส

DSC_3719

สำหรับช่องเสียบการ์ดต่างๆนั้นจะมีช่อง PCI-E 16X จำนวน 4 ช่องด้วยกัน และช่องเสียบแบบ PCI-E 1X มาให้อีกจำนวน 2 ช่องด้วยกัน

DSC_3720

ASRock นั้นก็ชอบออกแบบมาแปลกๆอีกแล้ว โดยช่องใส่ถ่าย Bios นั้นจะย้ายไปหลบอยู่ตรงนี้โดยเป็นแบบเสียบตรงๆ jumper เล็กๆข้างถ่านเอาไว้เคลีย Bios พร้อมทั้งช่องเสียบ M.2 แบบเสียบตรงๆลงเมนบอร์ดตรงนี้อีกหนึ่งช่อง เรียกได้ว่าออกแบบมาแปลกมากๆ

DSC_3723

สำหรับฮิตซิงค์ระบายความร้อนชิพ Z170 นั้นทางASRock ได้ออกแบบใช้งานเป็นสีดำเหลืองทอง สวยตามากๆเลยทีเดียวครับ

DSC_3725

ทางด้านมุมล่างขวานั้นจะมีปุ่มฟังค์ชันต่างๆโดยเริ่มจากซ้ายมือจะมีปุ่ม menu – + เอาไว้ปรับค่าตัวคูณ ค่าไฟ ค่าบัสต่างๆ พร้อมทั้งปุ้ม RESET และ ปุ่มเปิดเครื่อง Power ทางด้านบนนั้นจะเป็นปุ่มสำหรับเปิดปิดช่อง PCI-E ปุ่มเปิดโหมด Ln2 โหมด XMP และ ปุ่ม Slowmode พร้อมทั้งไฟสถานะ Debug Code  ทางด้านขวามือสุดนั้นจะเป็นปุ่ม สลับ Bios A-B

DSC_3727

สำหรับการเชื่อมต่อช่อง Sata นั้นจะมีทั้งหมด 8 ช่องด้วยกัน โดนจะมีช่อง Sata แบบใหม่มาให้ได้ใช้งานจำนวน 2 ช่องด้วยกันครับ

DSC_3728

สำหรับเรื่องระบบเสียงนั้นทาง ASRock จะใช้งานเป็น Purity Sound3 มีการใช้งานคาปาซิสเตอร์ทองอีกด้วย เรื่องเสียงนั้นก็ภือว่าใช้ได้เลยทีเดียวและครับ



DSC_3733

ตรงนี้จะมีช่องเจาะโปร่งแสง เขียนคำว่า OC FORMULA เอาไว้ด้วยและมีการบอกชั้นเลเยอร์ pcb ว่ามีกี่ชั้น โดยจะมีทั้งหมด 8 ชั้นด้วยกัน

DSC_3734

ตรงนี้เรียกว่าเป็นตราตอกบัตรเลยทีเดียว มีลายเซนต์ NickShih เอาไว้ด้วยว่าเป็นคนออกแบบเมนบอร์ด

DSC_3735

เท่านั้นยังไม่พอการเชื่องต่อ m.2 ยังมีมาให้อีกถึง 3 ช่องด้วยกัน

DSC_3737

ทางด้านหลังของตัวเมนบอร์ดนั้นจะเป็น PCB สีดำเรียบๆทั้งตัวเมนบอร์ด

DSC_3731

สำหรับช่องเชื่อมต่อทางด้านหลัง I/O นั้นจะมีช่อง USB 2.0 จำนวน 2 ช่อง USB 3.0   4 ช่อง และ USB 3.1 Type A และ Type C อย่างละหนึ่งช่อง ช่องเสียบ PS2 ปุ่มเคลีย Bios



CPU
INTEL Core i7 6700k
CPU Cooler
Custom Watercooling
Thermal Compound
CoolerMaster Master GEL MAKER NANO
Mainboard
ASRock Z170 OC Formula
Memory
Team Xtreme LV 3866MHz DDR4 CL18-20-20-39 1.35V 8GB
VGA Card
MSI GTX 980TI LIGHTNING 6GB
SSD
OCZ VECTOR 180 480 GB
SSD
KLEVV Cras 480 GB
Power Supply
CORSAIR AX 1500i
Chassis
DimasTech Easy XL
OS
Windows 10 pro



DSC_3916

บรรยากาศขณะทำการทดสอบ ยังคงอยู่ที่ 4.6 GHz เช่นเดิมครับ

5 6 7 8 9 10 11 12 1 32

2 3 4 f ff fff 13



Overclock CPU & RAM  MAX Performance

3251 aida50

จบไปแล้วสำหรับการทดสอบเป็นอย่างไรกันบางครับความแรงหลังติดเบาะเลยทีเดียวโดยในส่วนของท้ายบทความที่มีการกดไทมิ่งนั้นต้องบอกเลยว่าผมแค่โหลดโปรไฟล์สำเร็จรูปที่เขามีมาให้เท่านั้นเอง ก็แรงแบบสุดๆเลยทีเดียวถ้าปรับจูนต่อรับรองว่าเวลาที่ทำออกมาจะได้ดีกว่านีิอย่างแน่นอนครับ เรื่องของประสิทธิภาพในส่วนอื่นๆนั้นก็หายห่วงเลยทีเดียวเพราะว่าคะแนนที่ออกมานั้นเยอะแบบน่าตกใจเลยทีเดียวและควับ สุดท้ายนี้ถ้าใครที่ต้องการหาเมนบอร์ดมาไว้ Overclock แล้วละก็ เจ้า ASRock Z170 OC FORMULA เป็นตัวเลือกที่น่าสนใจเป็นอย่างมากเลยทีเดียวและครับ สำหรับวันนี้ทางผมก็ขอตัวลาไปก่อน สวัสดีครับ

Price:12,000 Bath (บาท)
